Как точно идентифицировать модели радиальных шарикоподшипников из нержавеющей стали с помощью штангенциркуля?

При текущем техническом обслуживании и механическом ремонте промышленного оборудования точная идентификация и замена подшипников является важным шагом в обеспечении стабильной работы. Из-за длительного износа или загрязнения маслом и смазкой маркировка, нанесенная лазером на поверхности многих радиальные шарикоподшипники из нержавеющей стали может стать неразборчивым. Следовательно, определение точной модели подшипника посредством физических измерений стал важным навыком для инженеров.

В этой статье представлено подробное руководство о том, как быстро и точно определить модель радиального шарикоподшипника из нержавеющей стали, используя только штангенциркуль, путем измерения его размера. внутренний диаметр, внешний диаметр и ширина .

Инструменты измерения и основные параметры

Чтобы точно идентифицировать модель подшипника, мы должны сначала подготовить высокоточный образец. штангенциркуль . В процессе измерения нам необходимо получить следующие три ключевые точки данных:

1. Внутренний диаметр (д): Определяет размер вала, с которым сопрягается подшипник, а также является наиболее важным параметром для определения суффикса номера модели подшипника.

2. Внешний диаметр (Д): Определяет размер монтажного отверстия подшипника.

3. Ширина/Толщина (В): Осевой размер подшипника.

В условных обозначениях радиальных шарикоподшипников из нержавеющей стали (например, S6004-ЗЗ) префикс «S» обозначает материал из нержавеющей стали, а суффикс «ZZ» указывает на двусторонние металлические экраны. Однако промежуточные числа (например, 6004) содержат ключ к размерам подшипника.

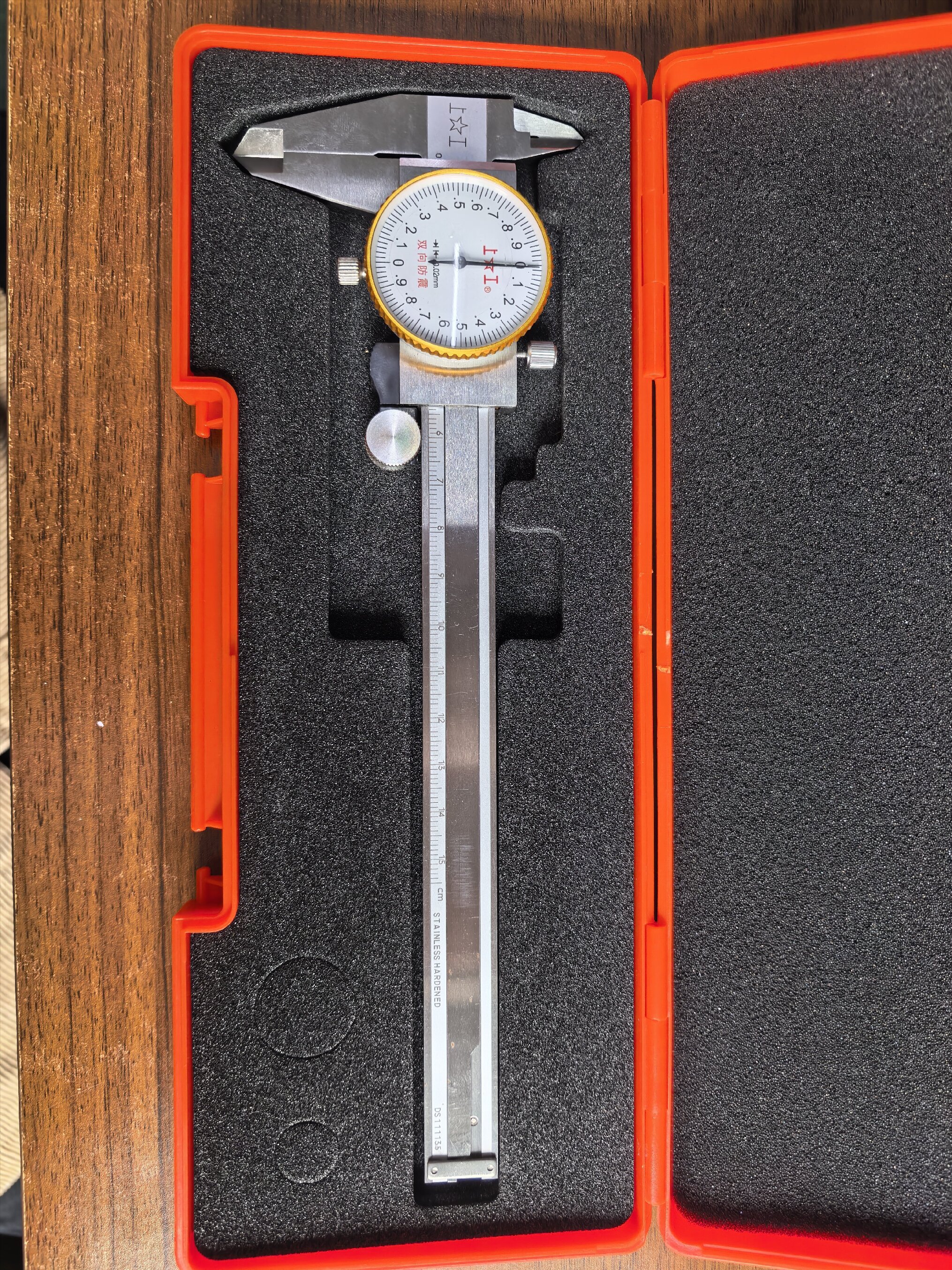

Штангенциркуль

Измерение внутреннего диаметра

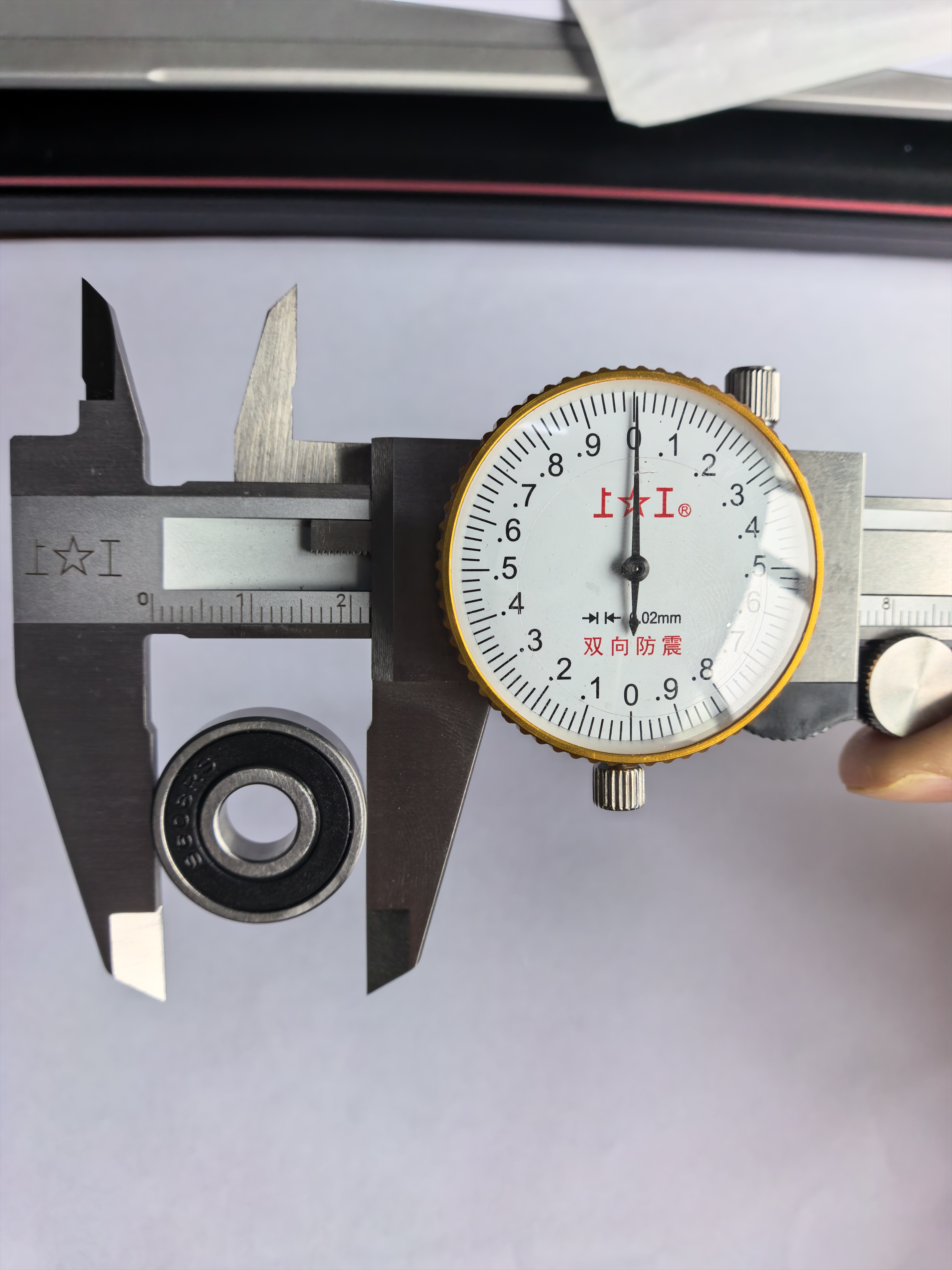

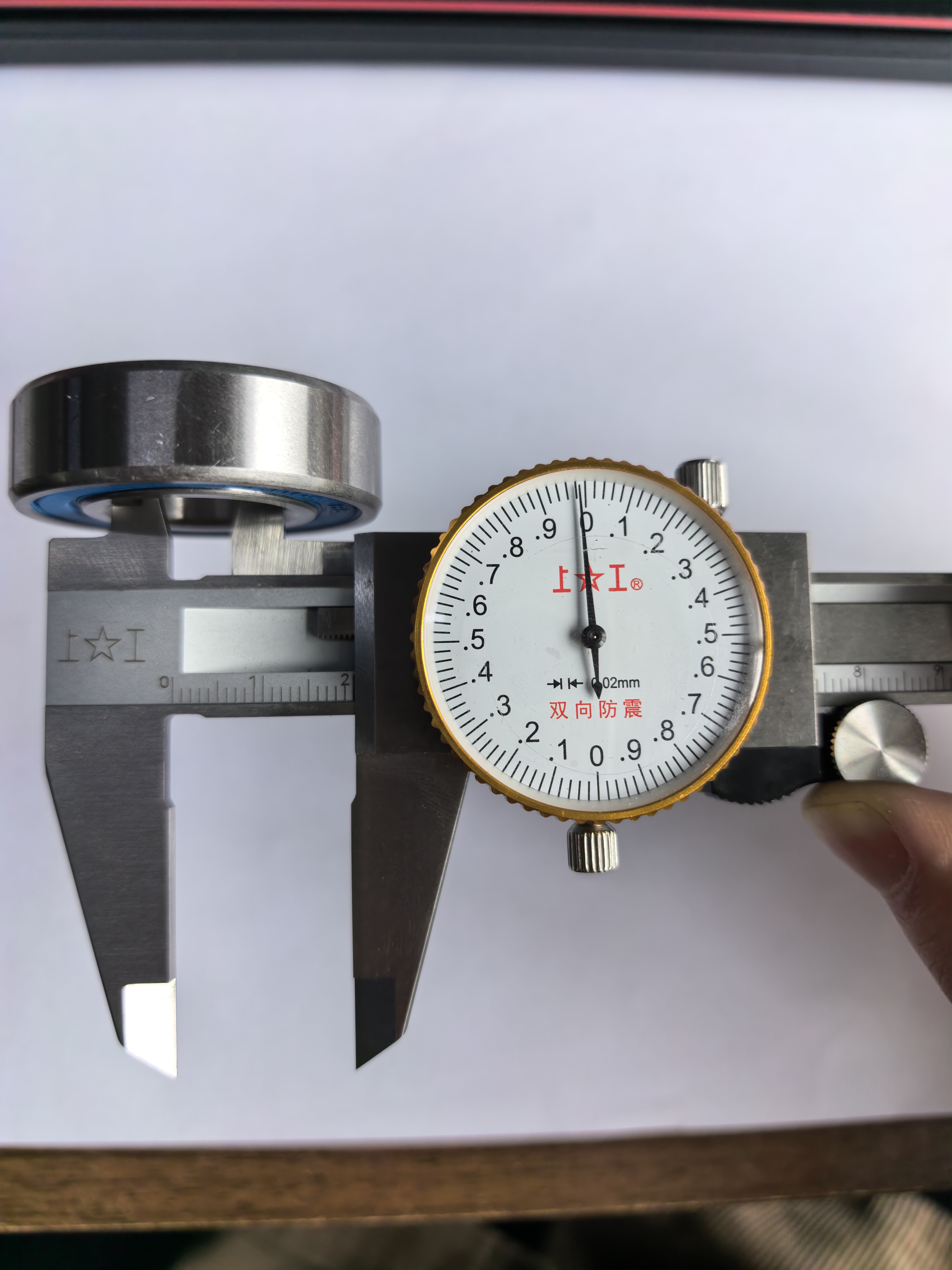

Измерение внешнего диаметра

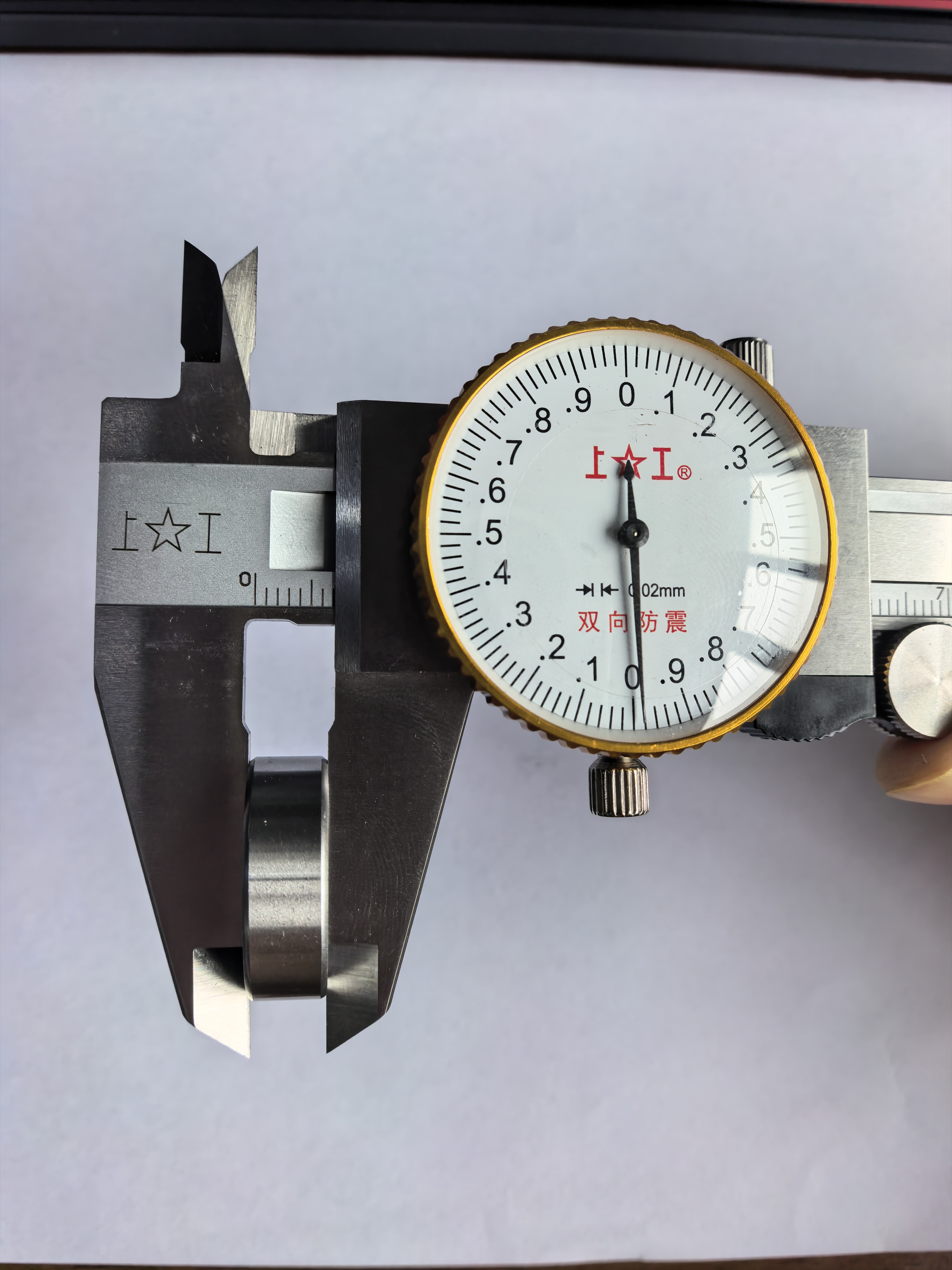

Измерение ширины/толщины

Методы идентификации 4-значных моделей подшипников

Для радиальных шарикоподшипников, обозначенных четырехзначным кодом (например, серии S60xx, S62xx и S63xx), существует строгое соответствие между внутренним диаметром и последними цифрами номера модели. Мы разделяем эти отношения на два сценария: «Стандартная формула» и «Специальные суффиксы».

Стандартный корпус: применимо к моделям с индексом ≥ 04 (внутренний диаметр ≥ 20 мм).

Когда внутренний диаметр подшипника, измеренный штангенциркулем, равен больше или равно 20 мм , вы можете использовать классическую формулу «разделить на 5»:

Основная формула: измеренный внутренний диаметр подшипника ÷ 5 = последние две цифры номера модели.

Анализ случая: S6004-ЗЗ — Если вы измерили внутренний диаметр подшипника из нержавеющей стали штангенциркулем и обнаружили, что он 20 мм , вы можете применить следующую формулу: 20 ÷ 5 = 4 (что дает суффикс «04»). Предварительная оценка: Суффикс этой модели подшипника: 04. Впоследствии, проведя дополнительные измерения внешнего диаметра (42 мм) и ширины (12 мм) подшипника и сопоставив их со стандартной таблицей размеров подшипника, вы сможете окончательно определить полный номер модели подшипника как S6004-ЗЗ .

Особый случай: применимо к моделям с бортовыми номерами 00, 01, 02 и 03.

Обратите внимание, что правило деления внутреннего диаметра на 5 не распространяется на подшипники с суффикс-кодами от 00 до 03. Эти четыре конкретных типа подшипников представляют собой исключения в международных стандартах; размеры их внутреннего диаметра — это фиксированные значения, которые инженеры должны запомнить. Конкретные соответствующие значения следующие:

Суффикс 00: Внутренний диаметр зафиксирован на 10 мм (например, S6000)

Суффикс 01: Внутренний диаметр зафиксирован на 12 мм (например, S6001)

Суффикс 02: Внутренний диаметр зафиксирован на 15 мм (например, S6002)

Суффикс 03: Внутренний диаметр зафиксирован на 17 мм (например, S6003)

Если внутренний диаметр, измеренный штангенциркулем, соответствует одному из четырех значений, перечисленных выше, сопоставьте его с соответствующим суффиксом; не используйте метод деления на 5.

Методы идентификации трехзначных моделей подшипников (миниатюрные/маленькие подшипники)

Для миниатюрных или небольших радиальных шарикоподшипников из нержавеющей стали номера моделей обычно состоят из трех цифр (например, S608, S626 и т. д.). Определить этот тип подшипника проще всего; * *аналогично формула «разделить на 5» не может быть применена. **

Основное правило: измеренный внутренний диаметр подшипника = последняя цифра номера модели.

Анализ случая: ** S608-ЗЗ ** — Если вы с помощью штангенциркуля измерили внутренний диаметр маленького подшипника и обнаружили, что он ** 8 мм **, тогда — согласно правилам трехзначного обозначения подшипников — внутренний диаметр напрямую соответствует суффиксу номера модели. Предварительная оценка: Суффикс этого подшипника — **. 8 **. Объединив это с измеренными внешним диаметром (22 мм) и шириной (7 мм), модель можно подтвердить как обычный миниатюрный подшипник ** S608-ЗЗ **.

Резюме и рекомендации по выбору

Подводя итог, шаги по определению модели радиального шарикоподшипника из нержавеющей стали с использованием штангенциркуля можно резюмировать следующим образом:

Измерьте внутренний диаметр, определите суффикс:

Если измеренный внутренний диаметр представляет собой однозначное число (например, 8 мм), он соответствует последним цифрам трехзначного номера модели (например, 608).

Если измеренный внутренний диаметр составляет 10, 12, 15 или 17 мм, он соответствует специальным 4-значным суффиксам 00, 01, 02 и 03 соответственно.

Если измеренный внутренний диаметр ≥ 20 мм, используйте формулу ** Внутренний диаметр ÷ 5 = суффикс ** (например, 20 ÷ 5 = 04).

Измерьте внешний диаметр и ширину, чтобы определить серию:

Подшипники с одинаковым внутренним диаметром могут относиться к разным сериям — с разными наружными диаметрами и шириной — из-за различий в несущей способности (например, S6004, S6204, S6304 и т. д.). Поэтому конкретную модель необходимо точно идентифицировать путем перекрестных ссылок как по внешнему диаметру, так и по ширине.

Освоив вышеупомянутые методы измерения и расчета, вы сможете легко определить истинную идентичность подшипника — даже «простого» без упаковки или маркировки — тем самым избежав неловких ситуаций при обслуживании оборудования, которые возникают из-за покупки неправильной модели или невозможности правильно собрать детали.
